22 พฤศจิกายน 2553

[050] ทำหัวแปลงที่ชาร์ตไฟ iPod touch (Make an iPod Touch/iPhone Charger)

ปัญหาสำหรับคนที่เป็นเจ้าของ iPod touch และมีหม้อแปลงสำหรับชาร์ตอุปกรณ์ที่เป็น USB 5V อยู่แล้วในมือ แต่กลับเอามาชาร์ต iPod touch สุดที่รักไม่ได้ ทั้งๆ หม้อแปลงที่มีสามารถชาร์ตอุปกรณ์อื่นๆ ได้ไม่มีปัญหา จะให้ไปซื้อหม้อแปลงสำหรับชาร์ต iPod touch โดยตรงก็ราคา 400-1000 บาท ก็ใช้เรื่อง เลยไปหาคำตอบว่าทำไม



คำตอบที่ได้คือ ที่ขา D+ และ D- ต้องไม่ต่อลอย มิฉะนั้น iPod จะไม่ทำการรับเอาไฟ 5V มาชาร์ตครับ วิธีแก้ไขคือต่อวงจรเพื่อนำไฟมาเลี้ยงที่ขาดังกล่าว ซึ่งง่ายมาก ใช้ตัวต้านทาน 4 ตัวเท่านั้น

แต่สำหรับผมซึ่งมีอุปกรณ์เสียๆ ที่เก็บไว้ในมือ เลยเอามาแงะตัวต้านทานมาใช้แทนการไปซื้อใหม่ (ร้านอยู่ไกลบ้านมาก)


อุปกรณ์ที่ใช้ในการประกอบ

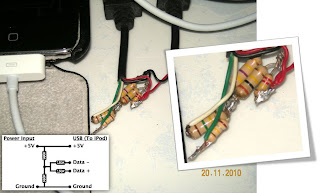

ต่อตัวต้านทานตามวงจรที่หามาได้

ทดสอบชาร์ตไฟกับ iPod touch

ไฟเต็มแล้ว เยี่ยมมาก

จัดการให้ดูเรียบร้อยพร้อมเอาไปใช้งานจริง
ที่มาของวงจร http://www.ipodtouchfans.com/forums/showthread.php?t=69294

ส่งท้าย

  • หน้าตาตัวต้านทานที่มาต่อ ดูไม่เรียบร้อยเนื่องจาก มันไม่มีตัวต้านทานที่มีค่าพอดีกับวงจร เลยต้องเอามาต่ออนุกรม และขนาดใหญ่เกินความต้องการ (ใช้ 0.25w ก็พอแล้ว)
  • ใช้เวลาหาตัวต้านทานให้ใกล้เคียงกับที่ต้องการ 1 ชั่วโมง
  • ใช้เวลาในการบัดกรี หาข้อผิดพลาด และทดสอบให้แน่ใจ 20 นาที
  • ไม่เข้าใจเหตุผลของ Apple ที่ออกแบบ iPod touch แบบนี้ หรือเพื่อขายที่ชาร์ตไฟของตัวเอง :(
  • สาเหตุหลักของการต่อวงจร เพราะเสียดาย USB Hub ที่มีหม้อแปลงขนาด 2A อย่างดีอยู่ในมือ แต่ดันใช้ไม่ได้ มันแค้นใจนัก
  • ต้นทุนในการทำ ถ้าซื้ออุปกรณ์มา แล้วไปจ้างร้านอิเล็กทรอนิกส์แถวบ้านต่อให้ ไม่น่าเกิน 200 บาท (รวมค่าแรงแล้ว) แต่ถ้ามันเกิน ก็ไปซื้อ iPod touch charger มาใช้ล่ะกัน พอดีผมอุปกรณ์พร้อม
  • ประหยัดเงินไป 400+ บาท สำหรับงานนี้ :)
